Kapitel 2 technische Spezifikationen
1. Die wichtigsten technischen Indikatoren der Ausrüstung
1.1 Umweltbedingungen
Betriebstemperatur: -40 °C bis 55 °C; ,
Aufbewahrungstemperatur: -40°C bis 65°C.
Betriebsrelative Luftfeuchtigkeit:≤ 90% ((bei 40±2°C).
Relative Luftfeuchtigkeit bei Lagerung: ≤ 95% (bei 40 ± 2 °C).
1.2 Vibrationen
Sie können Sinuswellenvibrationen mit einer Frequenz von (10~55) Hz und einer Amplitude von 0,35 mm standhalten.
1.3 Erdbebenverstärkung
Die seismische Verstärkung des Systems erfüllt die Anforderungen des YD 5096-2016 Code for Seismic Performance Testing of Communication Power Equipment.
1.4 Aussehen, Struktur
1.4.1 Form.
Abmessungen: 300 mm (W) * 400 mm (D) * 200 mm (H)
1.4.2 Eingangs- und Ausgangsschnittstellen
Von links nach rechts: Wechselstrom-Eingang, Batterieanschluss, Gleichstromlast 3, Gleichstromlast 2, Gleichstromlast 1, Kommunikationsanschluss, Antennenanschluss und Lüftungsventil
1.4.3 Schematische Diagramme der Scheinwerfer
Von links nach rechts: grün (Lauffläche), gelb (Warnlicht), rot (Fehlerlicht)
1.4.4 Schematisches Diagramm der Montage.
Installation von Schieß- und Flachanlagen
Flagge 80 mm * 80 mm angebracht

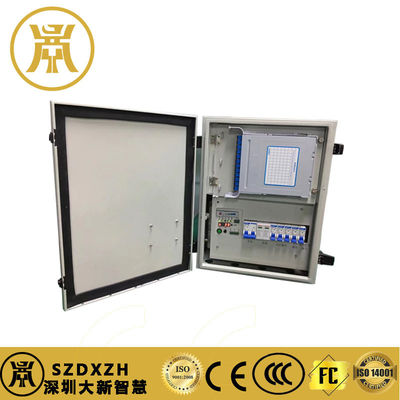

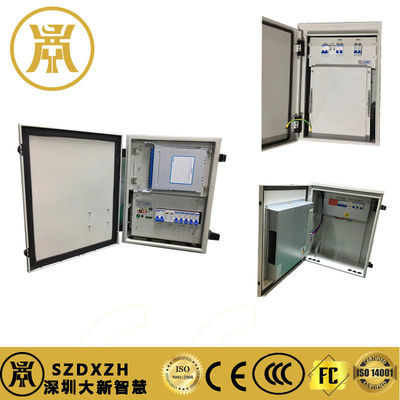

1.4.5 Die Gesamtwirkung des Erscheinungsbildes des Erzeugnisses
1.5 technische Anforderungen an die Stromversorgung
5.1 Elektrische Leistung
5.1.1 Eingangsspannungsbereich
AC 220V, Nennspannung 220V, Eingangsspannungsbereich: 176V bis 264V;
Wenn der Wechselstrom-Eingang 100Vac~175Vac beträgt, wird er auf 1000W ersetzt.
Nennwert DC 240V/336V, Nennspannung 378V, Eingangsspannungsbereich: 260~400V (192V~280V).
Bei Gleichstrom-Eingang von 140 Vdc bis 240 Vdc auf Ausgang von 1000 W
5.1.2 Anforderungen an die Wechselstrom-Eingangsleistung
1) Nennfrequenz
Die Nennfrequenz beträgt 50 Hz.
2) Wechselstromfrequenzfluktuationsbereich
Der Schwankungsbereich der Eingabefrequenz beträgt 50 Hz ± 2,5 Hz.
5.1.3 Eingangsleistungskonzentration
Der Eingangsleistungsfaktor des Systems bei verschiedenen Lastfaktoren erfüllt die Anforderungen der Tabelle 1.
Tabelle der Eingangsleistungskennzahlen Tabelle 1
Eingangsleistungskonzentration bei unterschiedlichen Belastungen Anforderungen
Bei einem Belastungsfaktor von 100% > 099
Bei einem Lastfaktor von 50% > 098
Bei einem Belastungsfaktor von 20% > 094
5.1.4 Wellenformverzerrungsrate der Eingangsspannung
Die Wellenformverzerrungsrate der Eingangsspannung beträgt nicht mehr als 5%.
5.1.5 Gesamtharmonische Verzerrung des Eingangsstroms
Die Eingangsstromharmoniken des Systems bei verschiedenen Lastfaktoren erfüllen die Anforderungen der Tabelle 2.
Eingangsstrom Gesamtharmonische Verzerrung Tabelle Tabelle 2
Gesamtharmonische Verzerrung des Eingangsstroms bei unterschiedlichen Belastungen Anforderungen
Bei einem Belastungsfaktor von 100% ≤ 5%
Bei 50% Lastfaktor ≤ 8%
Bei einem Lastfaktor von 20% ≤ 10%
5.1.6 Eingangsverluste ohne Last
Der Verlust der Last der Ausrüstung beträgt nicht weniger als 1% (20 W) der Nennleistung.
5.1.7 Ausgangsspannungsanstellungsbereichswert,
Der Nennwert beträgt - 48 V, der Ausgangsspannungsbereich beträgt 43 V bis 57 V und die Genauigkeit der Spannungsstabilisierung beträgt ± 0,5%.
5.1.8 Effizienz
Der Nennwert der Ausgangsleistung - 48 V Wirkungsgrad erfüllt die Anforderungen der Tabelle 3.
Nennwerte für den Ausgang - Effizienz von 48 V Tabelle 3
Belastungsfaktor Effizienz
100% Belastung ≥ 95,5%
50% Belastung ≥96%
20% Belastung ≥ 93,5%
