Das an der Wand montierte Innen- und Außenstromsystem der UPS-Serie besteht aus einem speziellen UPS-Leistungsmodul der E-Serie für Kommunikation oder einem speziellen Wechselrichter-Leistungsmodul der N-Serie für Kommunikation.mit einer Ausgangsleistung von 500VA bis 3000VA, optionalDas System kann innen oder außen an der Wand montiert werden und bildet mit der Batterie ein ununterbrochenes Stromversorgungssystem.
■ Mit der Funktion des unbemannten Betriebs eignet es sich besser für Orte mit geringer Bewachung wie Basisstationen und Berggipfel
Ausgestattet mit einem Hochstrom-Lade- und Steuerungssystem, kann es sich an die Verwaltung von Lithium-Eisen-Phosphat-Batterien oder gewöhnlichen Blei-Säure-Batterien anpassen
Vollständig übernommen DSP digitale Steuerungstechnologie, das Produkt ist stabiler und die Qualität ist überlegen
■ Arbeitsbereich der WechselstromEingangsspannung: 172-268 Vac
Durch die aktive Leistungsfaktorkorrektur kann der Leistungsfaktor bis zu 0 erreichen.98
Gleichspannungs-Eingangsschutz gegen Überspannung und Unterspannung
Der Lastleistungskonzentrationsfaktor ist 0.8, mit höherer Tragfähigkeit
Das System arbeitet in einem breiten Temperaturbereich von -15 °C bis +55 °C
■ Breiter Frequenzbereich der Eingangsspannung, der auch in abgelegenen Gebieten mit extrem schwierigen Leistungsumgebungen normal funktionieren kann, wodurch die Batterieentladungszeiten verkürzt und die Lebensdauer der Batterie verbessert wird
Doppeltransformations-Online-Arbeitsmodus, Nullschalter, gewährleistet effektiv die Sicherheit und Zuverlässigkeit des Lastbetriebs
■ umfassende Fernüberwachungsfunktion mit Standard-RS232-Schnittstelle, RS485-Schnittstelle und optionale Netzwerküberwachungskarte, auch Trockenkontakte können ausgewählt werden,
Schutzniveau: IP54 für den Außenbereich und IP20 für den Innenbereich
Technische Parameter des Außen-Telekommunikationsschranks:
| Modell |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| Kapazität des Namensschildes |
500VA/400W |
1 KVA/800 W |
2KVA/1,6KW |
3KVA/2,4KW |
| Wechselstrom-Eingang |
Nennspannung 220 VAC, Eingangsharmonik 3% |
| Gleichstrom-Eingang |
Nennwert 12V |
Nennwert 24V |
Nennwert 24V |
Nennwert 48V |
Nennwert 48V |
Nennwert 48V |
| Wechselstromleistung |
220 V Wechselstromumrichter-Ausgang; |
| Dynamische Spannungstransparenz: 5%; |
| Dynamische vorübergehende Wiederherstellungszeit: 60 ms; |
| THD:3% ((Lineare Belastung); THD:8% ((Nichtlineare Belastung); |
| Überlastkapazität: 130% kontinuierlich mindestens 20 Sekunden; |
| Spitzenkoeffizient des Ausgangsstroms:31 |
| Gleichstrom- und Wechselstromwechselzeit: 0 ms; |
| Umschaltzeit: 4 ms |
| Ladestrom |
5 bis 7A |
| Schutzfunktion |
Gleichspannungsschutz bei Eingangsüberspannung, Unterspannungsschutz bei Ausgangsschutz bei Überspannung, Überlastschutz, Übertemperaturschutz, Kurzschlussschutz |
| Betriebsmodus |
Frontbetrieb Frontverkabelung |
Frontbetrieb gefolgt von Verkabelung |
| Komponente |
Ausstattung |
Anmerkungen |
| Wechselstromverteilungseinheit |
Mitteilung über Blitzschutz |
Klasse C:20 bis 40KA |
|
| Kommunikationsinput |
63A/2P*2 |
Grenzbrechfähigkeit ICU ≥6kA, Kurzschlusssegmentierungsfähigkeit Ics ≥6kA |
| Intelligentes Gerät (optional) |
DDS3366P-3Typ Einphasen-Dreiwege-Stromzähler |
Kann Wechselstromspannung, Strom, elektrische Energie, dreiseitige Eingangsschalterwerte usw. erkennen. |
| Modul für die Berichtigung |
RM4850*3 |
|
| Überwachungseinheit |
SM32 |
|
| Gleichstromverteilungseinheit |
Akku-Schalter |
100A/1P*2 |
Endbrechleistung Icu ≥ 20kA und Betriebsbrechleistung Ics bei Kurzschluss ≥ 15kA |
| Einmal abschalten. |
63A/1P*1;32/1P*2;20/1P*2 |
|
| Verschiedene Benutzerkonfigurationen sind optional |
| zweiter Trennschluss |
20A/1P*1;10A/1P*2; |
Grenzbrechkapazität der ICU ≥ 6 ka und Leistungskürzschlusskapazität der ICS ≥ 6 ka |
| Gleichstrom-Blitzschutz |
Klasse C:10 bis 20KA |
Konfiguration umfasst Blitzschutzplatte |
| 150AWandbetriebssystem |
Abmessungen: 700H * 350D * 580W, einschließlich Temperaturregelungssystem |
|

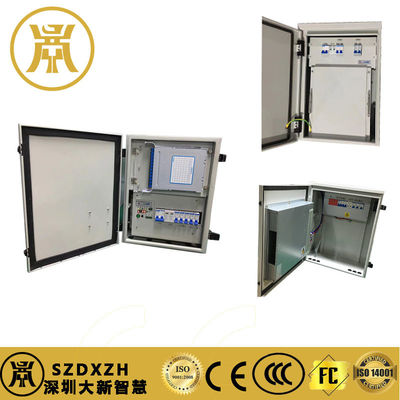

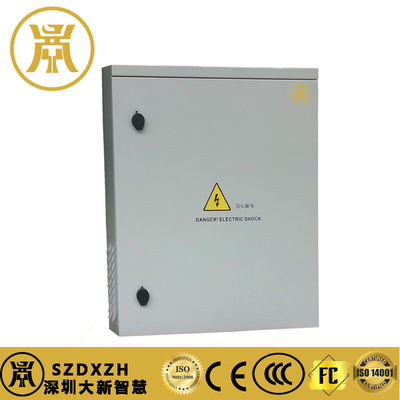

Produkt echte Bilder und unsere Fabrik:
