Das an der Wand montierte Innen- und Außenstromsystem der UPS-Serie besteht aus einem speziellen UPS-Leistungsmodul der E-Serie für Kommunikation oder einem speziellen Wechselrichter-Leistungsmodul der N-Serie für Kommunikation.mit einer Ausgangsleistung von 500VA bis 3000VA, optionalDas System kann innen oder außen an der Wand montiert werden und bildet mit der Batterie ein ununterbrochenes Stromversorgungssystem.
■ Mit der Funktion des unbemannten Betriebs eignet es sich besser für Orte mit geringer Bewachung wie Basisstationen und Berggipfel
Ausgestattet mit einem Hochstrom-Lade- und Steuerungssystem, kann es sich an die Verwaltung von Lithium-Eisen-Phosphat-Batterien oder gewöhnlichen Blei-Säure-Batterien anpassen
Vollständig übernommen DSP digitale Steuerungstechnologie, das Produkt ist stabiler und die Qualität ist überlegen
■ Arbeitsbereich der WechselstromEingangsspannung: 172-268 Vac
Durch die aktive Leistungsfaktorkorrektur kann der Leistungsfaktor bis zu 0 erreichen.98
Gleichspannungs-Eingangsschutz gegen Überspannung und Unterspannung
Der Lastleistungskonzentrationsfaktor ist 0.8, mit höherer Tragfähigkeit
Das System arbeitet in einem breiten Temperaturbereich von -15 °C bis +55 °C
■ Breiter Frequenzbereich der Eingangsspannung, der auch in abgelegenen Gebieten mit extrem schwierigen Leistungsumgebungen normal funktionieren kann, wodurch die Batterieentladungszeiten verkürzt und die Lebensdauer der Batterie verbessert wird
Doppeltransformations-Online-Arbeitsmodus, Nullschalter, gewährleistet effektiv die Sicherheit und Zuverlässigkeit des Lastbetriebs
■ umfassende Fernüberwachungsfunktion mit Standard-RS232-Schnittstelle, RS485-Schnittstelle und optionale Netzwerküberwachungskarte, auch Trockenkontakte können ausgewählt werden,
Schutzniveau: IP54 für den Außenbereich und IP20 für den Innenbereich
Technische Parameter des Außen-Telekommunikationsschranks:
| Modell |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| Kapazität des Namensschildes |
500VA/400W |
1 KVA/800 W |
2KVA/1,6KW |
3KVA/2,4KW |
| Wechselstrom-Eingang |
Nennspannung 220 VAC, Eingangsharmonik 3% |
| Gleichstrom-Eingang |
Nennwert 12V |
Nennwert 24V |
Nennwert 24V |
Nennwert 48V |
Nennwert 48V |
Nennwert 48V |
| Wechselstromleistung |
220 V Wechselstromumrichter-Ausgang; |
| Dynamische Spannungstransparenz: 5%; |
| Dynamische vorübergehende Wiederherstellungszeit: 60 ms; |
| THD:3% ((Lineare Belastung); THD:8% ((Nichtlineare Belastung); |
| Überlastkapazität: 130% kontinuierlich mindestens 20 Sekunden; |
| Spitzenkoeffizient des Ausgangsstroms:31 |
| Gleichstrom- und Wechselstromwechselzeit: 0 ms; |
| Umschaltzeit: 4 ms |
| Ladestrom |
5 bis 7A |
| Schutzfunktion |
Gleichspannungsschutz bei Eingangsüberspannung, Unterspannungsschutz bei Ausgangsschutz bei Überspannung, Überlastschutz, Übertemperaturschutz, Kurzschlussschutz |
| Betriebsmodus |
Frontbetrieb Frontverkabelung |
Frontbetrieb gefolgt von Verkabelung |
Umweltparameter des Schranks
| Umweltparameter |
Umweltbedingungen für die Verwendung |
Umweltbedingungen für den Transport |
Umgebungsbedingungen für die Lagerung |
mit dem |
Anmerkungen |
| Typ |
Parameter |
Einheit |
Relevante Normen |
| Wetter |
Außentemperatur |
niedrige Temperatur |
°C |
- 40 |
- 40 |
- 25 Jahre. |
YD/T1058-2000 中 |
"-40°C kann bei voller Ladung starten, |
| hohe Temperatur |
°C |
45 |
70 |
55 |
4.1.1 und 4.1.2 |
"+55~+65°CLineare Abnahme von 20%. |
| Temperaturänderung |
°C/min |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
| Luftfeuchtigkeit |
relative Luftfeuchtigkeit |
% |
5 bis 90 |
90 ((40±2°C) |
/ |
YD/T1058-2000 mittlerweile.1.3 |
Kurzfristige Prüfungsanforderungen: 0-95%, Höchstwert 95%, nicht kondensierend |
| |
Luftdruck |
niedriger Druck |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 mittlerweile.1.4 |
Nur für Module gelten |
| |
hoher Luftdruck |
Kpa |
106 |
106 |
106 |
|
| Höhe |
m |
≤ 4000 |
Wenn die Höhe 2000 m übersteigt, sinkt die Temperatur für jede Steigerung von 100 m um 0,5 °C |
Elektrische Eigenschaften
| 1 Eingangsmerkmale |
| |
| Seriennummer |
Projekt |
technische Anforderung |
Einheit |
Anmerkungen |
| 1.1 |
Eingangsspannung |
90 ¢ 300 |
Vacc |
176-300Vac Volllastleistung, 90-175Vac reduzierte Lastleistung |
| 1.2 |
Höchststrom der Eingabe |
57 |
Eine |
|
| 1.3 |
Eingangsspannung |
220 |
Vacc |
Phasenspannung |
| 1.4 |
Frequenz der Eingangsspannung |
Der typische Wert beträgt 50/60. |
Hz |
|
| 1.5 |
Leistungsfaktor der Eingabe |
≥ 099 |
|
Betriebszustand mit voller Last |
| |
| |
| 2 Ausgangsmerkmal |
| |
| Seriennummer |
Projekt |
technische Anforderung |
Einheit |
Anmerkungen |
| 2.1 |
Nennspannung bei Ausgang |
- 54 |
Vdc |
IN220Vac |
| 2.2 |
Ausgangsspannungsbereich |
-42 ¢ -58 |
Vdc |
Durch Überwachung einstellbar (Prüfbedingung: keine Belastung) |
| 2.3 |
Nennstrom der Ausgabe |
150 |
Eine |
|
| 2.4 |
Nennleistung der Ausgabe |
8.7 |
KW |
|
| 2.5 |
Ausgangswellen und Geräusche |
≤ 200 |
mVp-p |
Die Bandbreite des Oszilloskops sollte 20 MHz betragen. |
| Probe parallel zum Kondensator 10u+104 |
| 2.6 |
Verzögerung der Ausgabe beim Start |
3 ¢8 |
S |
In 220Vac, |
| 2.7 |
Genauigkeit der Spannungsstabilisierung |
≤ ± 1% |
|
|
| 2.8 |
Lärmindex |
Breitband-Unordnung |
≤ 100 |
mV |
3.4·150 KHz |
| Schallspannung |
≤ 30 |
mV |
150-30 MHz |
| Gewicht der Telefonbilanz |
≤ 2 |
mV |
|
| Geräuschspannung |
| 2.9 |
Dynamik |
Amplitude der Überschreitung |
△V:≤ 5 |
% Vo |
25% 50% 25% |
| in Reaktion auf |
Wiederherstellungszeit |
△t: ≤ 500 |
μS |
Umstellung der Last um 50%~75%~50% |
| 2.1 |
Ungleiche Stromverteilung |
≤ 5% |
|
Modulparallel 50% bis 100% Nennleistung |
| (Funktionsmodule können parallel arbeiten) |
| 2.11 |
Temperaturkoeffizient |
±0.02 |
%/°C |
|
| 2.12 |
Leistungseffizienz |
≥ 95% |
|
220 Vac/Nennlast (typischer Wert), hocheffizientes Modul |
| ≥92% |
|
220 Vac/Nennlast (typischer Wert), Universalmodule |
| ≥ 87% |
|
110 VAC/Nennlast |

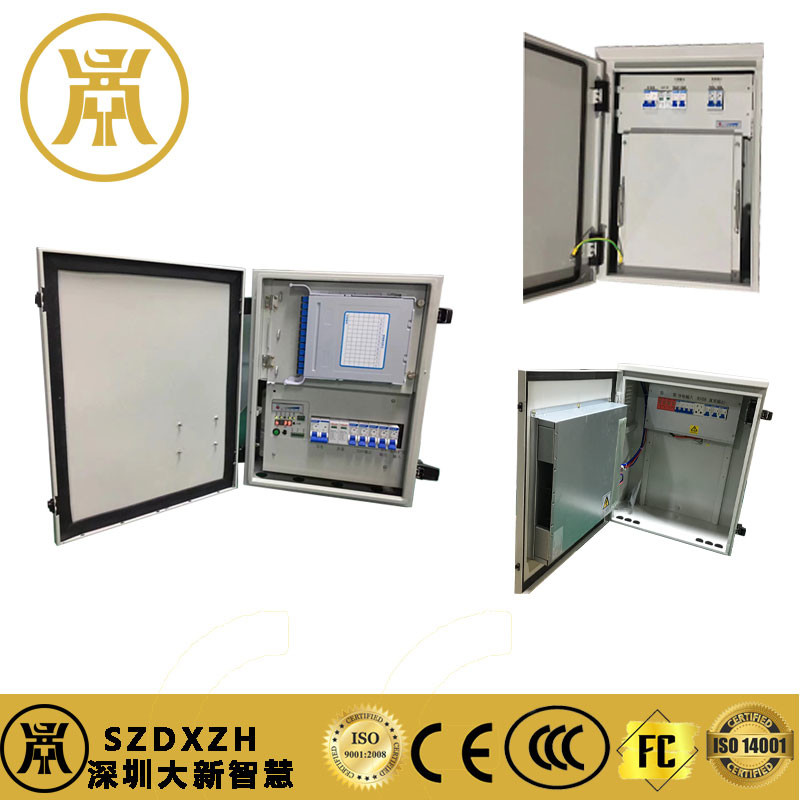

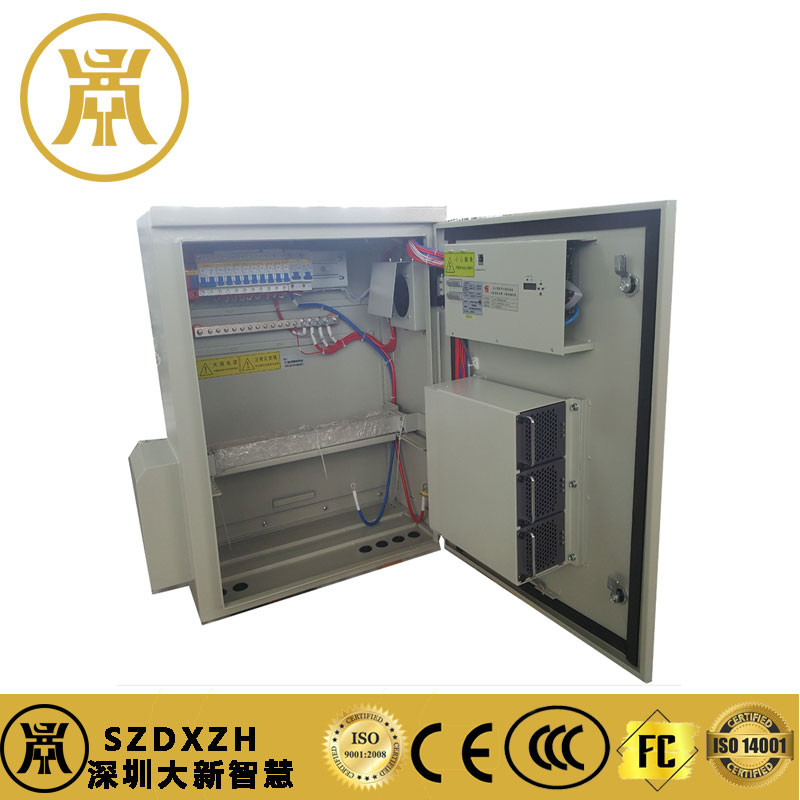

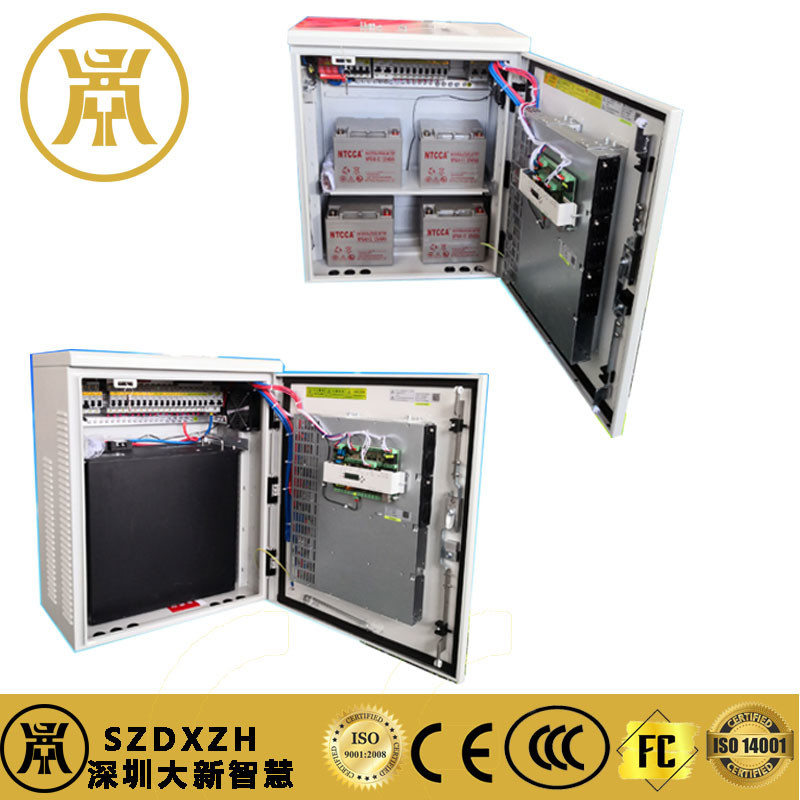

Produkt echte Bilder und unsere Fabrik:
