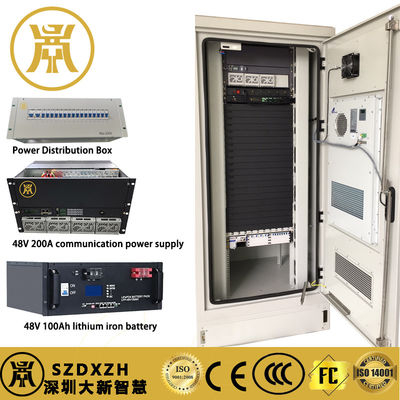

32U integrierte Stromversorgung mit eingebetteter Schaltvorrichtung und PDU
Einführung des 32U-Integrierten Stromschranks
Anwendungsfall: Telekommunikationsgeräte wie Router, Schalter und Stromverteilgeräte
Vorteile:
Bietet eine sichere und organisierte Umgebung für sensible Telekomgeräte.
Der IP65-Schutz gewährleistet Staub- und Wasserbeständigkeit und eignet sich somit für Außeninstallationen.
32U-Rackraum bietet Platz für mehrere Geräte in einer kompakten Fläche.
Zusammenfassung
Das 32U-Integrierte Stromschrank ist eine sehr anpassungsfähige Lösung für eine Vielzahl von Anwendungen, darunter Telekommunikation, Rechenzentren, industrielle Automatisierung, erneuerbare Energien und mehr.Sein robustes Design, hohes Schutzniveau und skalierbarer Rackraum machen es zu einer idealen Wahl für Innen- und Außeninstallationen, bei denen Zuverlässigkeit, Sicherheit und Haltbarkeit von entscheidender Bedeutung sind.
32U integrierte EnergieabdeckungParameter
|
Parameter
|
Spezifikation
|
|
Außendimensionen des Schranks
|
W × D × H: 750 × 750 × 1750 mm
|
|
Innere Dimensionen
|
W × D × H: 600 × 600 × 1400 mm
|
|
Zusammensetzung des Kabinetts
|
Gehäuse + Schranktür + Unterlage + Oberdeckel + Regal + Schranksperre
|
|
Schranktyp
|
1 Einheit 1 Abteil, Eingangstür, Bodenanlage
|
|
Material für die Schränke
|
1.5 mm galvanisierte Bleche
|
|
Wärmedämmung
|
Wärmeleitfähigkeit < 0,472 W/ ((m2·K)
|
|
Ausrüstungsregal
|
19-Zoll-Rack, H: 32U, 3 Paare Stützstäbe, 1 Tablett
|
|
Kabinettbasis
|
100 mm hoch, 2,0 mm dick
|
|
Eintritt der Kabel
|
Unterseite nach innen und unterseite nach außen, φ50 × 4
|
|
Diebstahlschutz
|
Eingebettete Tür, eingebettete Verbindung, punktisches Diebstahlschloss
|
|
Schutzniveau
|
IP65
|
|
Farbe
|
RAL7035, professionelle Außenpulverbeschichtung
|
|
Das Logo
|
Aufgedruckt mit dem Logo "Stromgefahr"
|
|
Weitere Merkmale
|
Erdungspulver, LED-Leuchte, Türmagnetschalter, Kühlventilator (optional)
|
|
Integrierte Leistungskabinette Technik Parameter
|
|
Artikel 1
|
Name/Beschreibung
|
Spezifikationen/Modelle
|
Parameter
|
|
1
|
Außen integrierter Stromschrank
|
W750*D750*H1750mm
|
A. Außenmaße des Schranks: W×DxH750*750*1750mm; Innenmaße: W×DxH6000*600*1400mm
B. Zusammensetzung des Schranks: Schrankkörper + Schranktür + Basis + Oberdeckel + Regal + Schranksperre
C. Schranktyp: 1 Einheit 1 Abteil, Haustür, Bodenanlage
D. Material des Schranks: 1,5-mm-verzinktes Blatt;
E. Wärmedämmungsleistung: Wärmeleitfähigkeit < 0,472 W/m2.k;
F. Ausrüstungsregal: 19-Zoll-Rack,
H:32U 3 Paare Stützstangen, 1 Tabelle;
G. Schrankenstütze: 100 mm hoch, 2,0 mm dick;
H. Kabel-Eingang: von unten nach innen und von unten nach außen φ50*4;
I. Diebstahlschutzkonstruktion: eingebettete Tür, eingebettete Verbindung, punktisches Diebstahlschloss;
J. Schutzniveau: IP65;
K. Farbe: RAL7035, professionelle Außenpulverbeschichtung;
L. Auf dem Schrank ist das Logo "Stromgefahr" gedruckt;
M. enthält Erdungs-Kupferbus, LED-Licht, Magnetschalter für Türen, Kühlventilator (optional)
|
|
2
|
mit einer Leistungsstärke von mehr als 100 W
|
ET-PS4890Z-6U
|
Standard 19-Zoll, eingebetteter Rahmen 3U hoch; Wechselstrom-Eingang 380V, Gleichstrom-Ausgang 48V; mit 30A-Gleichrichtermodulen * 3, Monitoring-Management-Modul * 1; mit Batterieladeverwaltung ausgestattet;
|
|
Stromverteilungsteil: Wechselstrom-Eingang: Leistungsschalter DZ47-63/4 C63 63A/4P*1; dreiphasiger Stromwechselstrahler der C-Klasse 20~40KA; Wechselstrom-Ausgang: Leistungsschalter DZ47-63/2 C32 32A/2P*1; Bodenterminal*1;Gleichstrom-Blitzhalter der Klasse C 20~40KA 1P*1Dieselstrom-Ausgang: primärer Ausfall: DZ47-63/1 C63 63A/1P*3, DZ47-63/1 C32 32A/1P*2; sekundärer Ausfall: DZ47-63/1 C16 16A/1P*2;
|
|
3
|
Stromverteilungseinheit
|
3U
|
Ein 19-Zoll-Rahmen mit 3U-Höhe, AC380V-Eingang, 63A/4P×2 (AC-Eingang, Ölmotor-Eingang + mechanischer Verriegelungsstück), dreiphasiger Blitzschreiber der Klasse B×1, 63A/3P×1, 32A/1P×2, 16A/1P×2, 10A/1P×1,6A/1P × 1, dreihöhliche Wartungssteckdose × 1, Erdreihe × 1, Nullreihe × 1.
|
|
4
|
Lithiumbatterie
|
3u100AH
|
Äquivalent zu 20 kWh
|
|
5
|
UPS
|
3kva
|
1.AC220V Eingang, DC220V Ausgang
2.Rackmontierte Anlagen
3.3u Höhe
|
|
6
|
Klimaanlage
|
500 W
|
An der Haustür montiert
|
Datenzentren
Anwendungsfall: Speichert Server, Stromversorgungen und Netzwerkgeräte
Vorteile:
Die 19-Zoll-Rack-Kompatibilität sorgt für eine nahtlose Integration mit Standard-Rechenzentrumsausrüstung.
Die Wärmedämmung (< 0,472 W/(m2·K)) ermöglicht eine optimale Betriebstemperatur.
Ein Kupferbus mit Erdung erhöht die elektrische Sicherheit.
Industrieautomation
Anwendungsfall: Schützt und organisiert SPS, Steuerungssysteme und Stromverteilungseinheiten in industriellen Umgebungen.
Vorteile:
Die langlebige 1,5-mm-verzinkte Blechkonstruktion widersteht rauen Industrieumgebungen.
Die Diebstahlschutzkonstruktion (eingebettete Tür und Schloss) sorgt für die Sicherheit kritischer Geräte.
Kühlventilator (optional) verhindert Überhitzung bei hohen Temperaturen.
Erneuerbare Energiesysteme
Anwendungsfall: Umrichter, Batterien und Strommanagementsysteme für Solar- oder Windenergieanlagen.
Vorteile:
Die IP65-Klassifizierung macht sie für den Außenbereich in erneuerbaren Energieanlagen geeignet.
Das Kabel-Eingangsdesign (von unten nach innen und von unten nach außen) vereinfacht die Verkabelung und Wartung.
Die RAL7035-Pulverbeschichtung bietet Korrosionsbeständigkeit für eine langfristige Haltbarkeit im Freien.
Stromverteilung im Außenbereich
Anwendungsfall: In Stromverteilern im Außenbereich für Wohn-, Gewerbe- oder Industrieanlagen verwendet.
Vorteile:
Ein hohes Schutzniveau (IP65) gewährleistet einen zuverlässigen Betrieb bei allen Witterungsbedingungen.
Das Logo "Stromgefahr" und die Diebstahlschutzfunktionen erhöhen die Sicherheit.
32U-Rackraum ermöglicht skalierbare Stromverteilungen.
