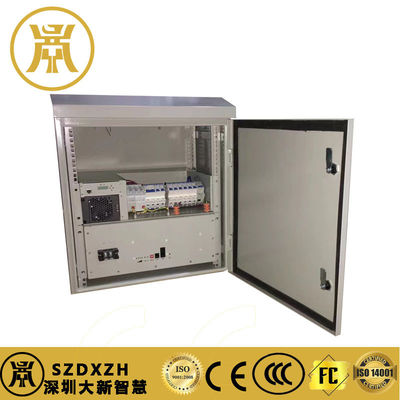

Die Abmessungen des WPS30000-150/150-Wandanschlussrahmens für Stromversorgungssysteme (Höhe * Breite * Tiefe) sind 700 mm * 580 mm * 350 mm.
Es besteht aus einer Wechselstromverteilungseinheit, einer Überwachungseinheit, einem Geradlinermodul und einer Gleichstromverteilungseinheit und kann in Boden, Wand, Stange und auf andere Weise installiert werden.Modul mit eingebautem Ventilator zur Zwangswärmeableitung, IP55, eingebautes Temperaturregelungssystem. Bereitstellen von Installationsraum für einen Satz von 50AH ferroelektrischen Batterien oder vier 38AH Bleibatterien.

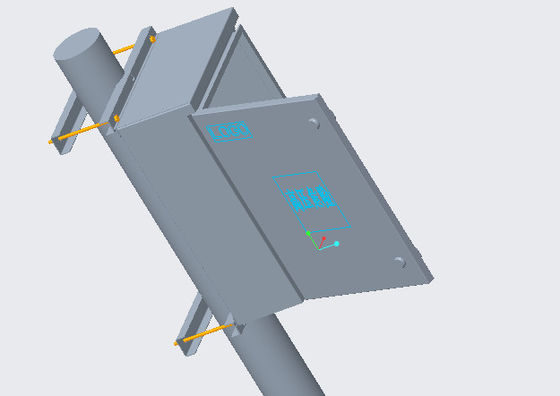

DX-P-150A-50AH Wandmontiert wird in Kommunikationssystemen mit einer maximalen Gesamtkapazität von 150A verwendet, geeignet für Wandmontierung, Bodenmontierung, Pfahlmontierung und andere Installationsmethoden.Es integriert die Kommunikations-Stromversorgung, AC/DC-Verteilung, Temperaturregelung, Überwachung, Blitzschutz und Erdungssystemfunktionen und verfügt über eine vollständige Batteriemanagementfunktion,die Batterie mit einer Niederspannungsschutzfunktion und einer LastentladungsfunktionEs kann Temperaturkompensation, automatische Spannungsregulierung, Strombegrenzung, Batteriekapazitätsberechnung, Online-Batterietests, Schlafenergieeinsparung und andere Funktionen erreichen.Netzentwurf des Stromsystems, bietet mehrere Kommunikationsschnittstellen wie RS232/RS485 und Trockenkontakte, flexible Vernetzung, Fernüberwachung und unbemannte Bedienung.Es verfügt über eine vollständige Blitzschutzkonstruktion für beide AC- und DC-Seiten, sowie umfassende Fehlerschutz- und Fehlerwarnfunktionen. Bedienen und warten Sie die Vorderseite des Stromsystems.und eignet sich für Situationen, in denen das Stromnetz stark schwankt, wie Basisstationen, kleine und mittlere Börsen, Satellitenkommunikation und Datenkommunikation
Der System-Eingang wird über einen 63A/2P-Schaltkreislaufschalter an den Eingang des Gelenkmoduls gesendet.
Das Geradlinermodul arbeitet parallel und seine Gleichstromleistung ist über einen Busbar verbunden, um zwei Backup-Batterien und Gleichstrombelastungen zu versorgen. Gleichstrombelastungen werden durch Sicherungen oder Luftschalter gesteuert,Bereitstellung einer Ein-/Aussteuerung für die Benutzer bei jeder Last und Schutz vor Überlastung und Kurzschluss.
Unter normalen Systembedingungenverschiedene Parameter des Berichtigungsmoduls und der Verteilereinheit werden vom Überwachungsmodul gesteuert und arbeiten nach vorgegebenen Parametern oder BenutzerbefehlenWenn die Netzversorgung ausfällt, schaltet das System auf die Batterieversorgung um.Wenn die Batterie Spannung fällt auf einen Stromausfall Spannung Punkt, steuert das Überwachungsmodul den Abschaltkontaktor zum Betreiben und Abschalten der Last.Das Überwachungsmodul steuert die Funktion des Sekundärkontaktors für die Abschaltung., wodurch die Verbindung zwischen dem Stromversorgungssystem und der Batterie abgeschnitten und die Batterie vor einer übermäßigen Entladung geschützt wird.Wenn die externe Netzteilversorgung wiederhergestellt wird und das Geradlinermodul die Ausgabe wieder aufnimmtDas Überwachungsmodul kann den Betriebszustand des gesamten Stromverteilersystems erkennen und steuern.Benutzerbefehle können über die Tastatur auf dem Monitoring-Modul-Panel ausgegeben werdenDer Arbeitsstatus und die Parameter des Systems können auf dem LCD-Bildschirm des Überwachungsmoduls, dem lokalen Backend-PC und dem zentralen Fernsteuerraum angezeigt werden..Das System kann verschiedene Umgebungsvariablen sammeln, einschließlich Rauch, Türmagnete, Wassertauchen, Temperatur und Luftfeuchtigkeit, indem geeignete Sensorberichte konfiguriert werden.
Überwachungsschema: Überwachung der RS485-Anschlüsse in Nord- und Südrichtung, Trockenkontakte und Batteriezellenerkennung (optional) alle führen zum Überwachungspaneel
Betriebs- und Wartungsmethode: Vor der Wartung kann das Gleichrichtermodul warmwechselbar sein.
