Grundsätze des Energiesystems
Der System-Eingang wird über einen 63A/2P-Schaltkreislaufschalter an den Eingang des Gelenkmoduls gesendet.
Das Geradlinermodul arbeitet parallel und seine Gleichstromleistung ist über einen Busbar verbunden, um zwei Backup-Batterien und Gleichstrombelastungen zu versorgen. Gleichstrombelastungen werden durch Sicherungen oder Luftschalter gesteuert,Bereitstellung einer Ein-/Aussteuerung für die Benutzer bei jeder Last und Schutz vor Überlastung und Kurzschluss.
Unter normalen Systembedingungenverschiedene Parameter des Berichtigungsmoduls und der Verteilereinheit werden vom Überwachungsmodul gesteuert und arbeiten nach vorgegebenen Parametern oder BenutzerbefehlenWenn die Netzversorgung ausfällt, schaltet das System auf die Batterieversorgung um.Wenn die Batterie Spannung fällt auf einen Stromausfall Spannung Punkt, steuert das Überwachungsmodul den Abschaltkontaktor zum Betreiben und Abschalten der Last.Das Überwachungsmodul steuert die Funktion des Sekundärkontaktors für die Abschaltung., wodurch die Verbindung zwischen dem Stromversorgungssystem und der Batterie abgeschnitten und die Batterie vor einer übermäßigen Entladung geschützt wird.Wenn die externe Netzteilversorgung wiederhergestellt wird und das Geradlinermodul die Ausgabe wieder aufnimmtDas Überwachungsmodul kann den Betriebszustand des gesamten Stromverteilersystems erkennen und steuern.Benutzerbefehle können über die Tastatur auf dem Monitoring-Modul-Panel ausgegeben werdenDer Arbeitsstatus und die Parameter des Systems können auf dem LCD-Bildschirm des Überwachungsmoduls, dem lokalen Backend-PC und dem zentralen Fernsteuerraum angezeigt werden..Das System kann verschiedene Umweltvariablen erfassen, einschließlich Rauch, Türmagnete, Wassertauchen, Temperatur und Luftfeuchtigkeit, indem geeignete Sensoren konfiguriert werden.
Gesamtstruktur

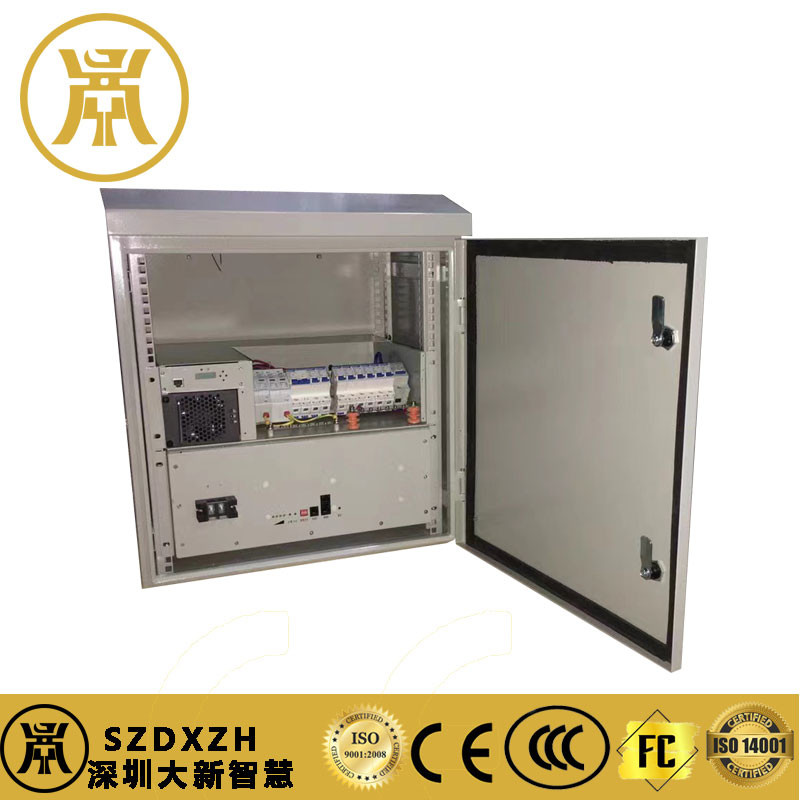

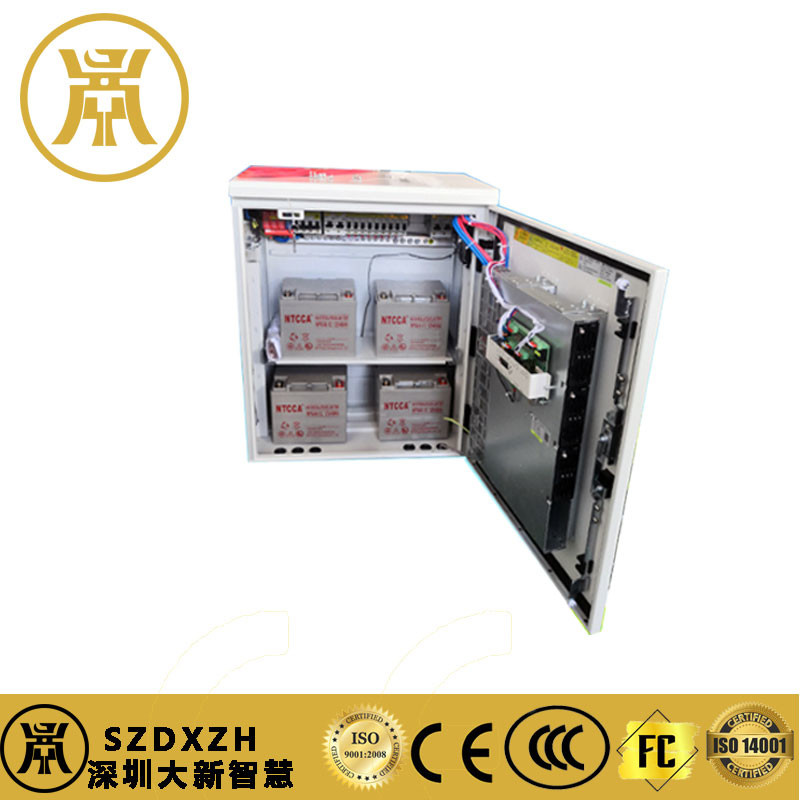

Die Größe des Steckerrahmens des Stromversorgungssystems (Höhe * Breite * Tiefe) beträgt 700 mm * 580 mm * 350 mm. Es besteht aus einer Wechselstromverteilungseinheit, einer Überwachungseinheit, einer Geradlinermodulseinheit,und eine GleichstromverteilungseinheitLinke und rechte Luftkanäle, Modul mit eingebauter Lüfter für erzwungene Wärmeableitung, IP55, eingebautes Temperaturkontrollsystem.Bereitstellung von Installationsfläche für einen Satz von 50AH-ferroelektrischen Batterien oder vier 38AH-Blei-Säure-Batterien.
Überwachungsschema: Überwachung der RS485-Anschlüsse in Nord- und Südrichtung, Trockenkontakte und Batteriezellenerkennung (optional) alle führen zum Überwachungspaneel
Betriebs- und Wartungsmethode: Vor der Wartung kann das Gleichrichtermodul warmwechselbar sein.
Komponente | Ausstattung | Anmerkungen | |
Wechselstromverteilungseinheit | Mitteilung über Blitzschutz | Klasse C:20 bis 40KA | |
Kommunikationsinput | 63A/2P*2 | Grenzbrechfähigkeit ICU ≥6kA, Kurzschlusssegmentierungsfähigkeit Ics ≥6kA | |
Intelligentes Gerät (optional) | DDS3366P-3Typ Einphasen-Dreiwege-Stromzähler | Kann Wechselstromspannung, Strom, elektrische Energie, dreiseitige Eingangsschalterwerte usw. erkennen. | |
Modul für die Berichtigung | RM4850*3 | ||
Überwachungseinheit | SM32 | ||
Gleichstromverteilungseinheit | Akku-Schalter | 100A/1P*2 | Endbrechleistung Icu ≥ 20kA und Betriebsbrechleistung Ics bei Kurzschluss ≥ 15kA |
Einmal abschalten. | 63A/1P*1;32/1P*2;20/1P*2 | ||
Verschiedene Benutzerkonfigurationen sind optional | |||
zweiter Trennschluss | 20A/1P*1;10A/1P*2; | Grenzbrechkapazität der ICU ≥ 6 ka und Leistungskürzschlusskapazität der ICS ≥ 6 ka | |
Gleichstrom-Blitzschutz | Klasse C:10 bis 20KA |
Konfiguration umfasst Blitzschutzplatte | |
150AWandbetriebssystem | Abmessungen: 700H * 350D * 580W, einschließlich Temperaturregelungssystem |
Umweltzustand
Umweltparameter
|
Umweltbedingungen für die Verwendung | Umweltbedingungen für den Transport | Umgebungsbedingungen für die Lagerung | mit dem | Anmerkungen | |||
Typ | Parameter | Einheit | Relevante Normen | |||||
Wetter | Außentemperatur | niedrige Temperatur | °C | - 40 | - 40 | - 25 Jahre. | YD/T1058-2000 中 | "-40°C kann bei voller Ladung starten, |
hohe Temperatur | °C | 45 | 70 | 55 | 4.1.1 und 4.1.2 | "+55~+65°CLineare Abnahme von 20%. | ||
Temperaturänderung | °C/min | / | 1 | / | ETS300019-2-2T2.3 | |||
Luftfeuchtigkeit | relative Luftfeuchtigkeit | % | 5 bis 90 | 90 ((40±2°C) | / | YD/T1058-2000 mittlerweile.1.3 | Kurzfristige Prüfungsanforderungen: 0-95%, Höchstwert 95%, nicht kondensierend | |
Luftdruck | niedriger Druck | Kpa | 86 | 70 | 70 | YD/T1058-2000 mittlerweile.1.4 | Nur für Module gelten | |
hoher Luftdruck | Kpa | 106 | 106 | 106 | ||||
Höhe | m | ≤ 4000 | Wenn die Höhe 2000 m übersteigt, sinkt die Temperatur für jede Steigerung von 100 m um 0,5 °C |
Elektrische Eigenschaften
|
|||||
1 Eingangsmerkmale | |||||
Seriennummer | Projekt | technische Anforderung | Einheit | Anmerkungen | |
1.1 | Eingangsspannung | 90 ¢ 300 | Vacc | 176-300Vac Volllastleistung, 90-175Vac reduzierte Lastleistung | |
1.2 | Höchststrom der Eingabe | 57 | Eine | ||
1.3 | Eingangsspannung | 220 | Vacc | Phasenspannung | |
1.4 | Frequenz der Eingangsspannung | Der typische Wert beträgt 50/60. | Hz | ||
1.5 | Leistungsfaktor der Eingabe | ≥ 099 | Betriebszustand mit voller Last | ||
2 Ausgangsmerkmal | |||||
Seriennummer | Projekt | technische Anforderung | Einheit | Anmerkungen | |
2.1 | Nennspannung bei Ausgang | - 54 | Vdc | IN220Vac | |
2.2 | Ausgangsspannungsbereich | -42 ¢ -58 | Vdc | Durch Überwachung einstellbar (Prüfbedingung: keine Belastung) | |
2.3 | Nennstrom der Ausgabe | 150 | Eine | ||
2.4 | Nennleistung der Ausgabe | 8.7 | KW | ||
2.5 | Ausgangswellen und Geräusche | ≤ 200 | mVp-p | Die Bandbreite des Oszilloskops sollte 20 MHz betragen. | |
Probe parallel zum Kondensator 10u+104 | |||||
2.6 | Verzögerung der Ausgabe beim Start | 3 ¢8 | S | In 220Vac, | |
2.7 | Genauigkeit der Spannungsstabilisierung | ≤ ± 1% | |||
2.8 | Lärmindex | Breitband-Unordnung | ≤ 100 | mV | 3.4·150 KHz |
Schallspannung | ≤ 30 | mV | 150-30 MHz | ||
Gewicht der Telefonbilanz | ≤ 2 | mV | |||
Geräuschspannung | |||||
2.9 | Dynamik | Amplitude der Überschreitung | △V:≤ 5 | % Vo | 25% 50% 25% |
in Reaktion auf | Wiederherstellungszeit | △t: ≤ 500 | μS | Umstellung der Last um 50%~75%~50% | |
2.1 | Ungleiche Stromverteilung | ≤ 5% | Modulparallel 50% bis 100% Nennleistung | ||
(Funktionsmodule können parallel arbeiten) | |||||
2.11 | Temperaturkoeffizient | ±0.02 | %/°C | ||
2.12 | Leistungseffizienz | ≥ 95% | 220 Vac/Nennlast (typischer Wert), hocheffizientes Modul | ||
≥92% | 220 Vac/Nennlast (typischer Wert), Universalmodule | ||||
≥ 87% | 110 VAC/Nennlast | ||||
3 Alarm- und Schutzstellen | |||||
Seriennummer | Projekt | technische Anforderung | Einheit | Anmerkungen | |
3.1 | System-Eingangsüberspannungssperre | 298 ± 5 | VAC | Automatisch wiederherstellbar, Wiederherstellungspunkt 290V±5V | |
3.2 | Modulüberspannungsschutz | ≥ 300 | VAC | ||
3.3 | System-Eingangsunterspannungsschranke | 80 ± 5 | VAC | Wird nicht mehr als 5 V eingeschaltet. | |
3.4 | Modul-Eingangsunterspannungsschutz | ≤ 85 | VAC | ||
3.5 | Einstiegsüberspannungsmeldegerät | 275 | VAC | Wiederherstellung der Differenz auf 10 V, Standardwert | |
3.6 | Eintrittsunterspannungsmeldegerät | 175 | VAC | Wiederherstellung der Differenz auf 10 V, Standardwert | |
3.7 | Ausgangsüberspannungsalarm | -58,0 V | Vdc | Rückgewinnungsdifferenz von 0,5 V, Standardwert | |
3.8 | Ausgangsunterspannungsmeldegerät | -47,0 V | Vdc | Rückgewinnungsdifferenz von 0,5 V, Standardwert | |
3.9 | Ausgangsüberspannungsschutz | 2 | Vdc | Nicht automatisch wiederhergestellt | |
3.1 | Einmaliger Schaltschutz | -46 Jahre | Vdc | ||
3.11 | Sekundärschutz bei Abschaltung | - 43 Jahre.2 | Vdc | ||
3.12 | Akku eingeschaltet | automatisch | mehr als 50 Vdc | ||
Sicherheitsvorschriften und EMV-Eigenschaften | |||||
Seriennummer
|
Projekt | Standard (oder Prüfbedingungen) | Anmerkungen | ||
1 | Antielektrisch | Eingang - Ausgang | mit einer Leistung von mehr als 50 W; | Kein Bogen, kein Ausfall (Systemanforderung) | |
Stärke | (Kann 50Hz aushalten) | Während der Prüfung sollten die Blitzschutzvorrichtung, das Überwachungsmodul und das Berichtigungsmodul entfernt werden und die relative Luftfeuchtigkeit bei einer Umgebungstemperatur von 15-35 °C ≤ 90% betragen. | |||
Eingang - Erde | mit einer Leistung von mehr als 50 W und | ||||
(Kann 50Hz aushalten) | |||||
Eingang - Erde | 500 Vac/30 mA/1min, | ||||
2 | Isolierung | Eingang - Ausgang | ≥10MΩ@500Vdc | Während der Prüfung werden die Blitzschutzvorrichtung, das Überwachungsmodul und das Geradlinermodul entfernt und die Prüfung bei einer Umgebungstemperatur von 15-35 °C und einer relativen Luftfeuchtigkeit von ≤ 90% durchgeführt. | |
Widerstand | Eingang - Erde | ≥10MΩ@500Vdc | |||
Eingang - Erde | ≥10MΩ@500Vdc | ||||
3 | Geräusche | ≤ 55 dB | |||
4 | Leckstrom | Übersteigt der Leckstrom eines einzelnen Moduls < 3,5 mA dieses Wert, so wird er als "großer Leckstrom muss zuerst geerdet werden" gekennzeichnet. | |||
5 | Strahlungsstörungsemission | Klasse A | Einheit für die Erfassung von Daten | ||
Geführte Belästigungsemissionen | Klasse A | Einheit für die Erfassung von Daten | |||
Stromharmonische Emission | Klasse A (Rectifier-Modul) | IEC 61000-3-2 | |||
6 | Immunität gegen elektrostatische Entladungen | mit einer Luftentladung von 8 KV, | IEC 61000-4-2 | ||
Kontaktentladung 6KV, | |||||
Immunität gegen strahlendes elektromagnetisches Feld | Stufe 3 | Einheitliche Norm IEC 61000-4-3 | |||
Elektrische Schnellpuls-Gruppenimmunität | Stufe 4 | IEC 61000-4-4 | |||
Überspannungsimmunität | Stufe 4 判 | IEC 61000-4-5 | |||
Konduktive Immunität | Stufe 3 | IEC 61000-4-6 | |||
Spannungsschwankung, kurzfristig | Auswählen nach den Normen | IEC 61000-4-29 | |||
Unterbrechungs- und Puffersicherheit | |||||
Spannungsschwankungen und Flimmern | PST:<1.00,PST<0.65,DC < 3%, | IEC 61000-3-3 | |||
DMX:<4%, d(t):<0.2S(Modul) |
